發(fā)布日期：2017-12-12 22:30
|

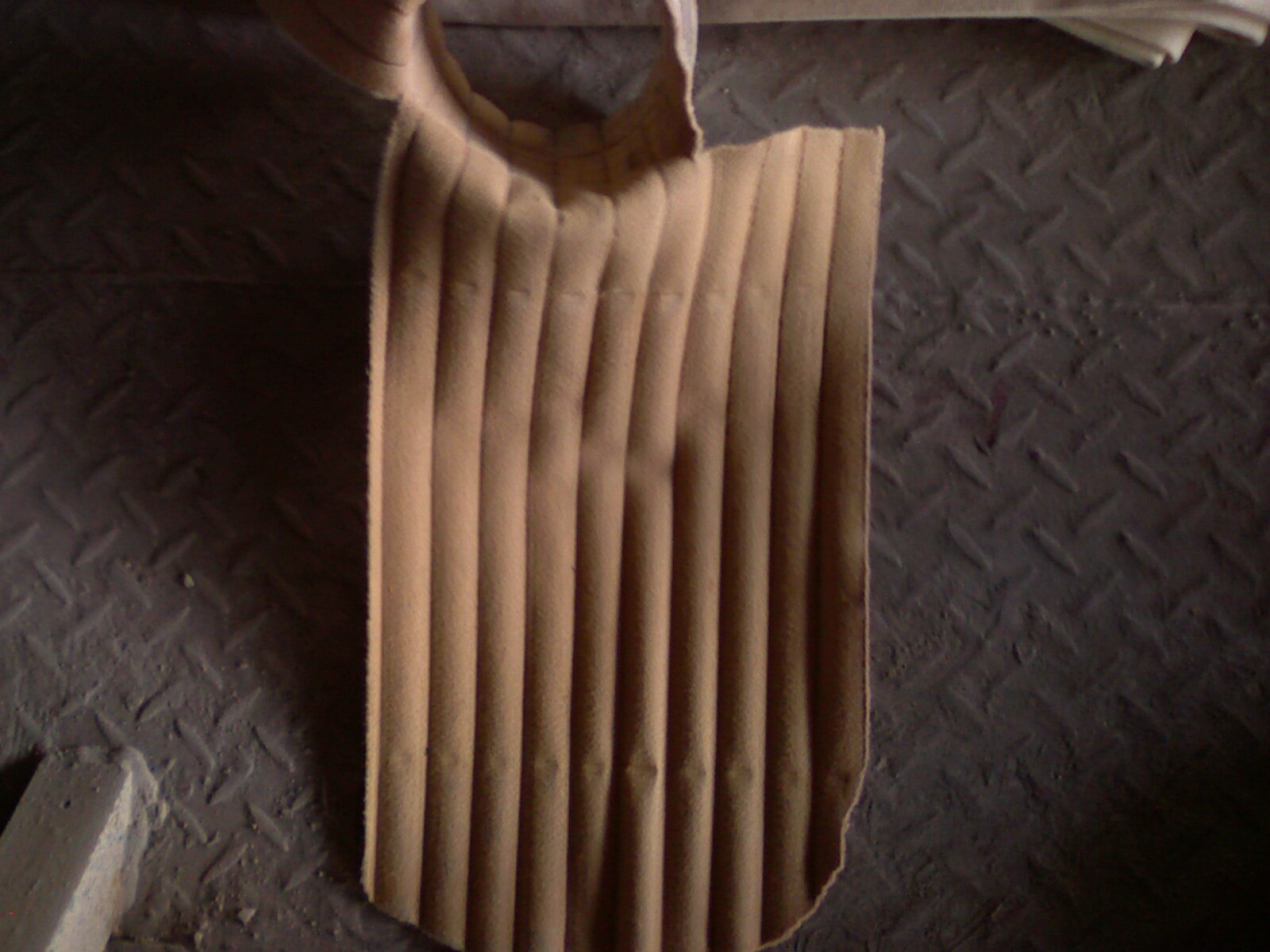

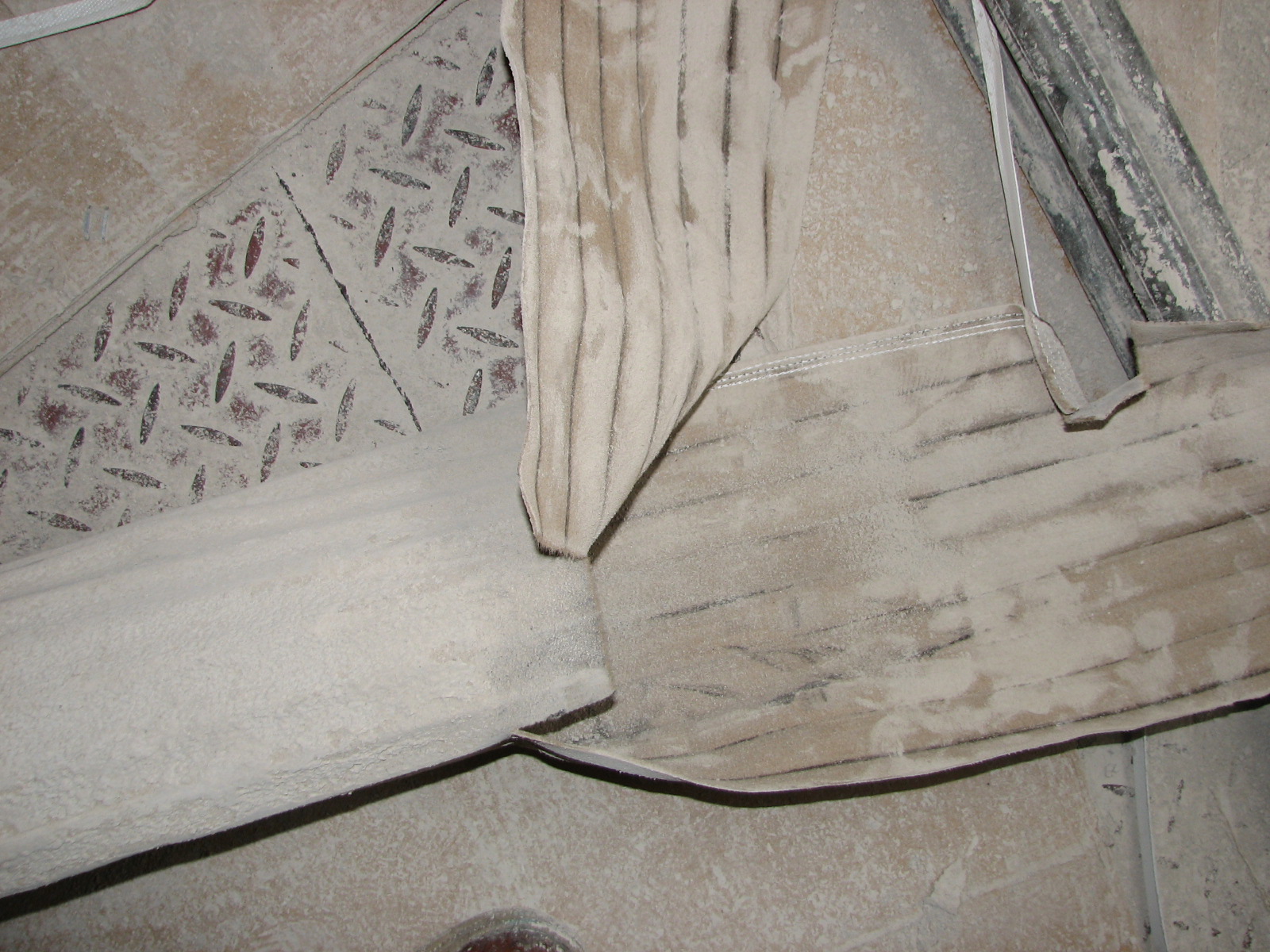

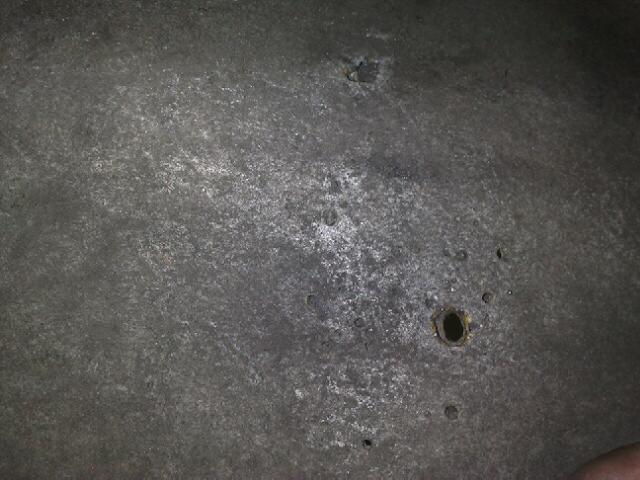

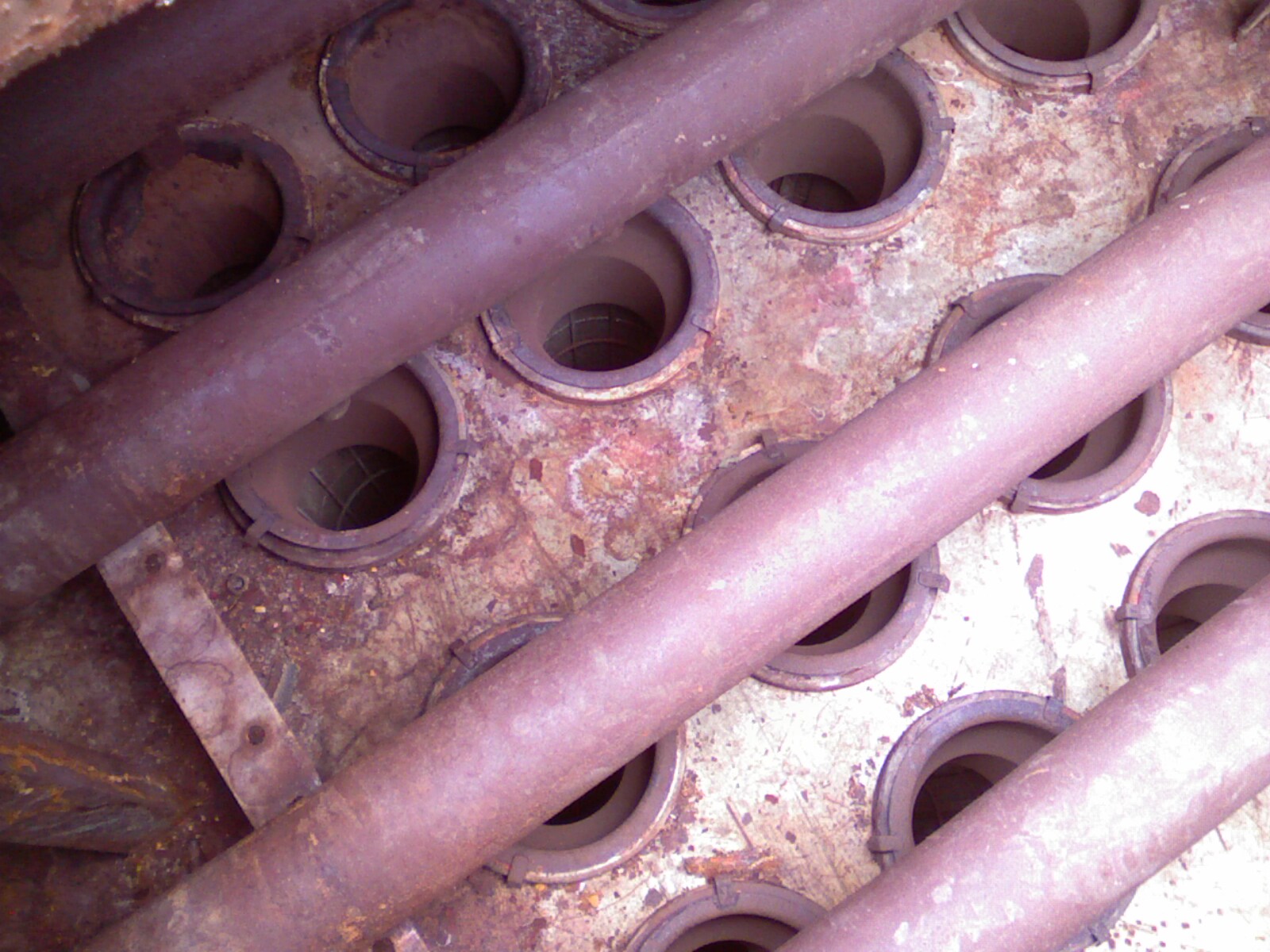

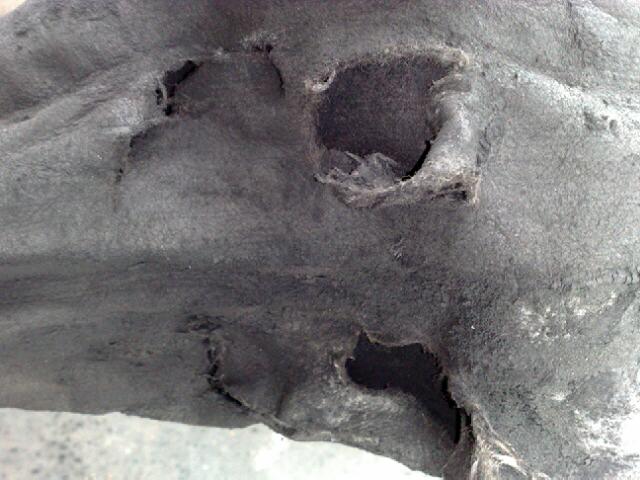

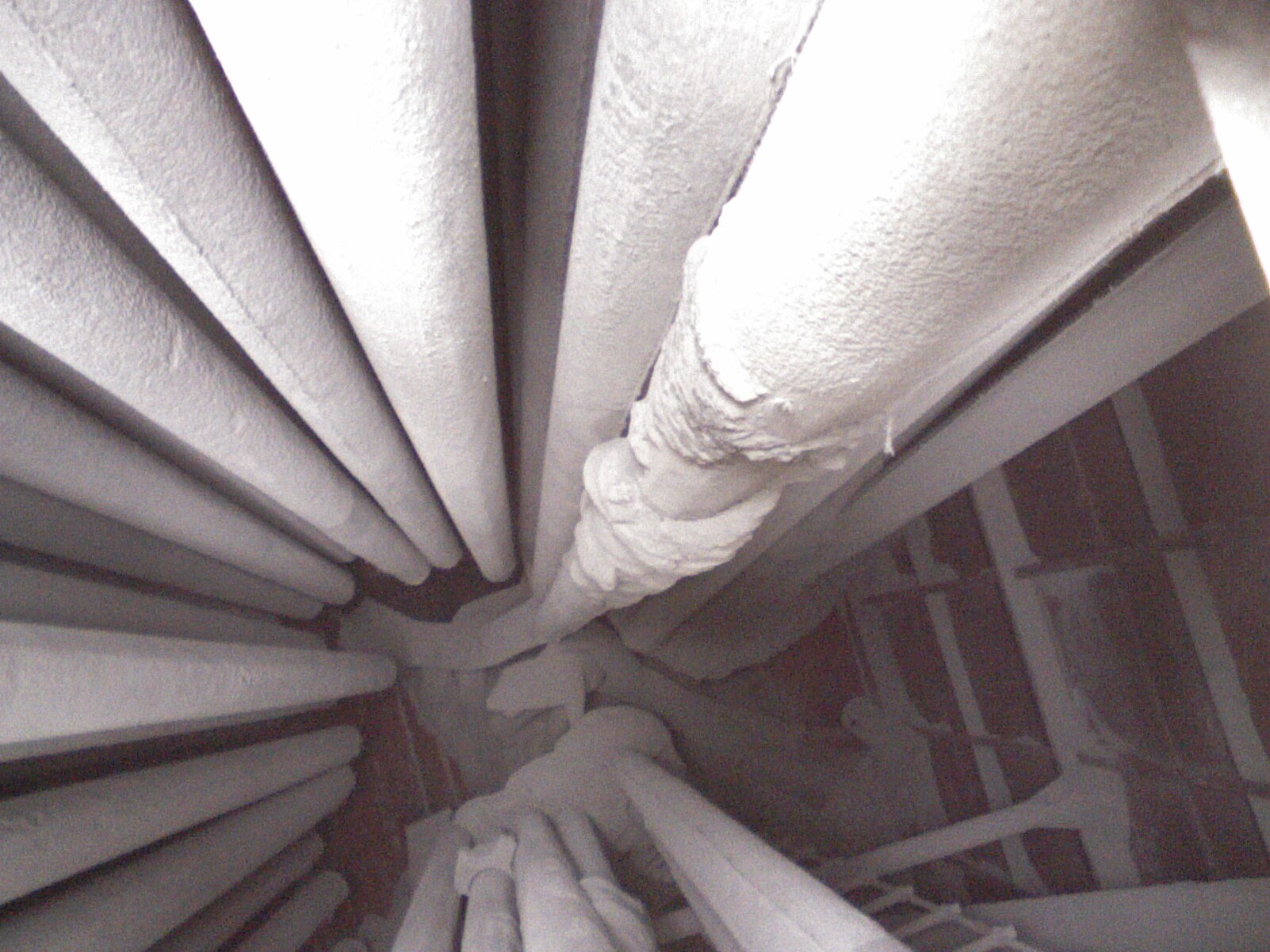

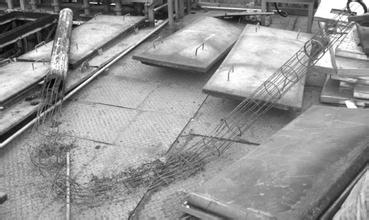

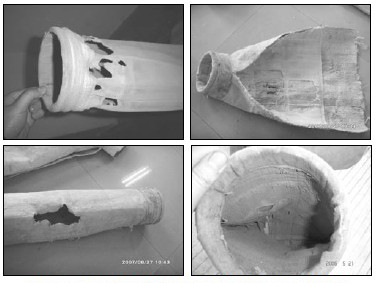

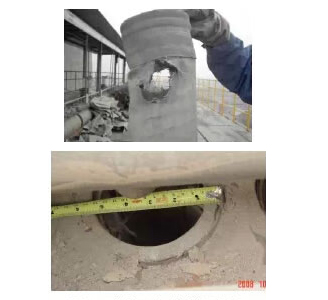

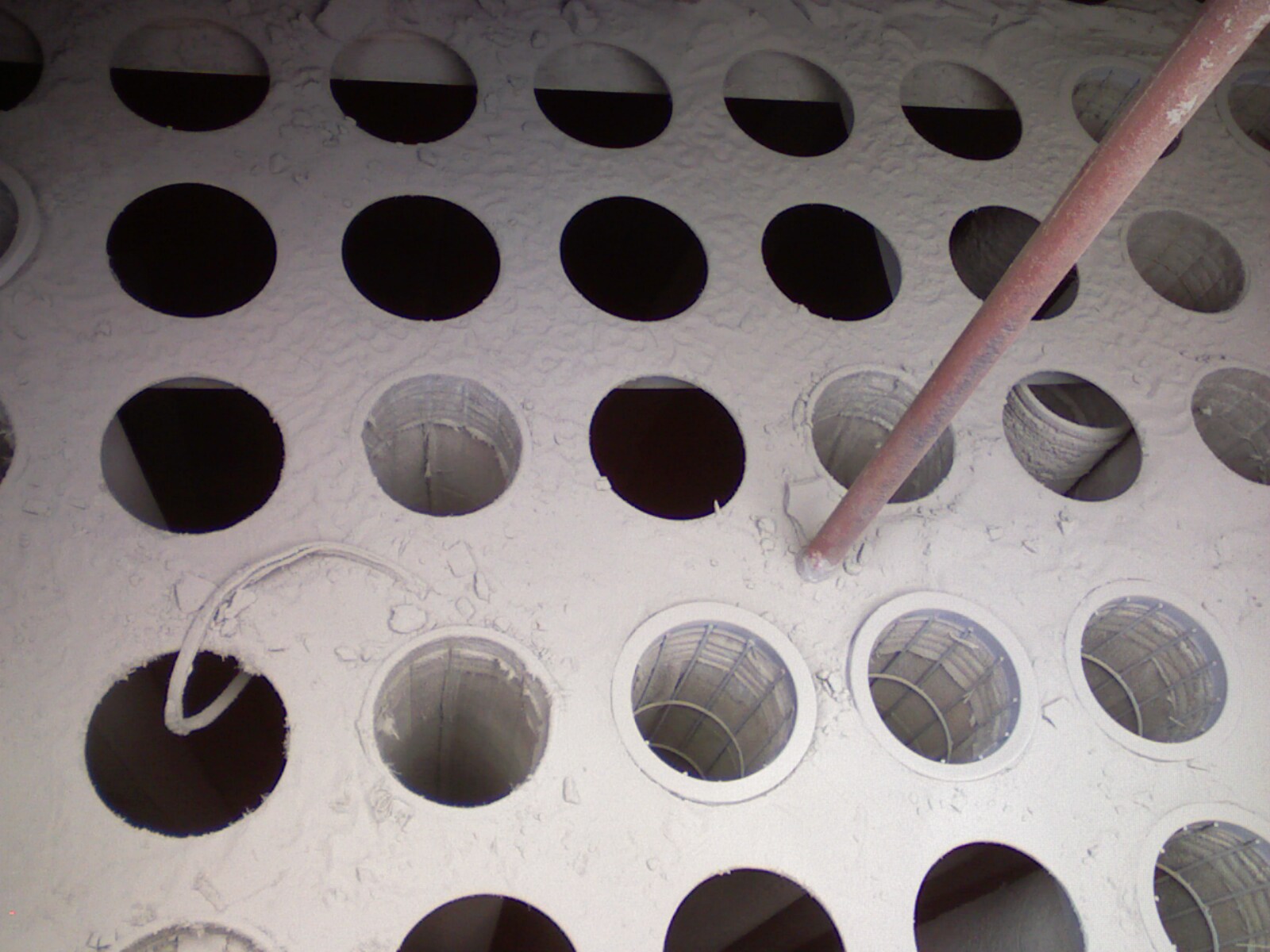

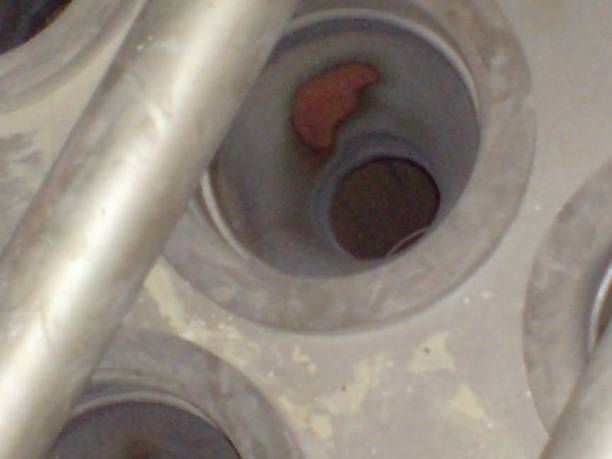

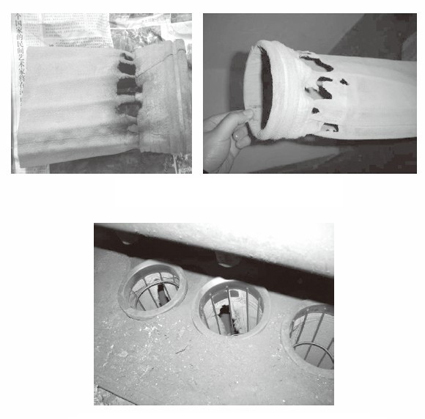

摘要：本文主要介紹了濾袋在實際使用過程中常見的破損形式，并對這些破損形式進行了簡要的理論分析。根據工程實例論證了這種現象，并且對造成濾袋失效的原因進行了分析。為以后避免出現類似問題，延長濾袋使用壽命提供參考依據。 關鍵詞：濾袋 破損 分析 1、前言 濾袋作為袋式除塵器的心臟，對袋式除塵器的使用效果起到決定性的作用。尤其高溫濾袋在整個除塵器中的所占價值比例很大，保護好濾袋，防止濾袋由于各種原因破損，一方面，可以保證過濾效果，滿足排放濃度；另一方面，可以減少經濟損失，保證整個設備的穩(wěn)定運行。 2、濾袋破損類型 2.1 機械破損 主要表現為濾料無紡層磨破，脫落，這種現象是由于氣流分布不均勻，粉塵在高過濾風速下對濾袋表面的沖刷造成的；或者由于濾袋安裝不到位，導致濾袋之間的摩擦而破損；或者噴吹管安裝不垂直，導致口部30-40公分的范圍出現破洞，失去過濾性能。 具體表現在濾袋口部破損、濾袋袋身破損、濾袋下部破損、濾袋底部破損。 2.1.1 除塵濾袋袋口部位 濾袋袋口部位破損多在袋口向下30-40公分以內，多表現為濾料底層吹破、脫落。多為壓縮空氣過高、噴吹管歪斜、花板變形等原因造成，在安裝過程中要注意安裝的質量。 2.1.2 濾袋袋身位置 濾袋和骨架接觸部分長期由于脈沖噴吹導致接觸部分磨損，表現為很明顯的橫豎筋條方向磨損痕跡。要注意濾袋和骨架的尺寸配合、除塵骨架表面的光潔度等。 2.1.3 濾袋底部破損 濾袋底部現象磨損較為常見，可能由于袋籠底部過小或濾袋過長，袋籠只能制撐袋底局部。濾袋清灰和過濾時動作過大造成濾袋底內側磨損。或者粉塵堆積過高形成渦流磨損濾袋。 2.2 化學腐蝕 化學腐蝕O明顯的表現是除塵布袋的強度大幅下降，具體表現在酸腐蝕，堿腐蝕，氧化腐蝕和水解腐蝕等導致濾袋失去可以承受的過濾負荷，從而失去過濾性能。這種現象主要由于濾袋的選型存在問題或者使用工況環(huán)境超越了纖維的承受范圍，導致濾袋失去過濾性能而失效。 2.2.1 酸腐蝕 高溫濾料一般存在酸腐蝕，以硫氧化物為主。尤其是在燃煤鍋爐電廠的煙氣除塵中，采用高硫煤，而且電袋結合項目，煙氣中硫氧化物含量高，可以達到5000mg/Nm3。在高溫環(huán)境下，硫氧化物形成亞硫酸、硫酸，對濾料造成酸腐蝕而失效。如煙氣中含有HF，則不能采用玻璃纖維類濾料，易酸腐蝕造成濾料失效。 一般控制煙氣運行溫度在酸露點以上即可，如低于酸露點溫度必須關閉除塵器系統(tǒng)，避免腐蝕濾袋。酸性液體還有鹽酸、硫酸、硝酸、氫氟酸等。 2.2.2堿腐蝕 多出現在鈉鹽和氨類化工生產工藝除塵中，例如氯化鈉、氨水、碳酸鈉等工況。對于電廠、水泥廠、垃圾焚燒廠、鋼鐵廠等領域的煙氣除塵出現較少。 2.2.3 氧化腐蝕 氧化腐蝕指的是存在一定量氧化性物質的時候對濾料造成的損壞，主要為PPS類濾料的氧化腐蝕，可以對PPS類濾料造成氧化損壞的有氮氧化物、氧氣、臭氧、濃硫酸等。表現為PPS纖維變?yōu)樯钌易兇啵庥^完好無損，但是強度急劇下降，只有200N左右，接近濾料使用壽命的末期，失去過濾效果。 2.2.4 水解 水解的定義是水分子介入纖維的高分子而引起分解的一種化學反應。以縮聚型聚合體生產的合成纖維是不耐水解的。包括：聚酯、聚酰亞胺（P84）、NOMEX、COMEX。 高溫、濕度及化學品這三種因素必須存在才能激活水解。聚丙烯腈均聚體、PPS纖維、PTFE纖維不是產自縮聚型聚合體，常選來取代有水解問題的纖維。水解痕跡多為纖維顏色混濁，濾袋強力嚴重下降、用手可輕易撕破，縫紉線水解后斷裂，無強力。 2.3 高溫燒灼 高溫燒灼的表現主要有濾袋由于高溫導致收縮劇烈，嚴重硬化，甚至濾袋表面出現破洞，主要原因為濾袋使用的工況條件中溫度超出濾袋的承受范圍，導致出現這種現象。具體為高溫的顆粒、高溫的煙氣、濾袋高溫熱收縮過大等造成濾料的損傷。 2.4結露阻塞 所謂結露，通俗地講，是指含濕空氣在一定的氣壓和溫度下，析出飽和水分的現象。析出水分的溫度點稱之為露點。 飽和狀態(tài)下氣體壓力越高，則露點越低。空氣中濕含量越高，則露點溫度越高。當空氣中的濕含量一定，含濕空氣溫度低于該露點溫度時，過飽和空氣中就會析出水分，即產生結露現象；當空氣溫度高于該露點時則不會析出水分，也就不會產生結露現象。另外，煙氣中如含有SO2成分，則SO2含量越多，煙氣的露點越高。 由于濾袋使用工況環(huán)境中水分大，與粉塵粘接在濾袋的表面，濾袋表面的微孔堵塞，導致設備運行阻力高，濾袋失去過濾性能。具體原因如下： 2.4.1除塵器存在漏風現象 由于除塵器存在漏風現象，將外界大量的冷空氣吸進除塵器內，使除塵器局部空氣溫度急劇下降，空氣中的水分析出，從而產生結露現象。 2.4.2 煙氣中的含濕量過高 當處理的煙氣中含濕量過高，過飽和的水分析出，則產生結露現象。這種現象在水泥干法線的窯尾除塵器上尤其突出，由于水泥干法線窯尾的煙氣一般采用增濕塔進行冷卻調質處理，當所噴的水量過大，造成煙氣中的水分產生過飽和現象時就會產生結露。 2.4.3煙氣溫度過低 除塵器處理的煙氣本身溫度接近或低于露點溫度時，也會產生結露。 2.4.4 水分進入除塵器 由于“四管爆裂”現象，導致水分進入除塵器，造成濾袋表面結露、糊袋現象。 3、實際使用案例 3.1 機械磨損 1）濾袋規(guī)格不準確； 2）花板孔過密，濾袋與濾袋之間的空隙太小，發(fā)生碰撞； 3）安裝時傾斜度較大； 4）除塵器本身的零部件對濾袋的磨損。 圖1 噴吹管彎曲 圖2 不合理的設備安裝 |
